Стабильная температура и уверенное давление появляются тогда, когда нагрев и подача воды работают согласованно. Прежде чем водонагреватель купить и интегрировать его с насосом, важно понять, какие задачи выполняет каждое устройство и как их правильно связать. В этом материале разбираем, как именно они работают вместе, какие схемы применяют в разных условиях, как подбирать параметры и какие настройки помогают избежать перепадов.
Что делает каждый узел и когда их объединяют
Кратко: насос обеспечивает циркуляцию и требуемый напор, водонагреватель — нагрев и/или запас горячей воды; их объединяют, когда давление нестабильно, водозабор удалён от точек, либо горячая вода нужна быстро и без перепадов. На практике применяют три группы насосов: для повышения давления в сетях, циркуляционные для контуров ГВС/рециркуляции и станции водоснабжения для автономных источников. В каталогах это отражается отдельными подкатегориями «насосы для повышения давления», «циркуляционные», «для чистой воды», «дренажные/фекальные», что помогает не путать задачи.
Когда связка особенно уместна: в городской квартире при низком статическом давлении (напор на душ ниже комфортного), в частном доме со скважиной/колодцем и длинными магистралями, в случаях, когда требуется рециркуляция для мгновенной подачи горячей воды на удалённых точках. Важно понимать, что тип нагревателя влияет на требования к расходу: накопительный допускает переменный поток, проточный требует стабильного расхода и достаточной электрической мощности.
На уровне терминов различают накопительные электрические модели со стальным баком разных объёмов и проточные приборы, где мощность подбирают под требуемый дебит и разницу температур ∆T.

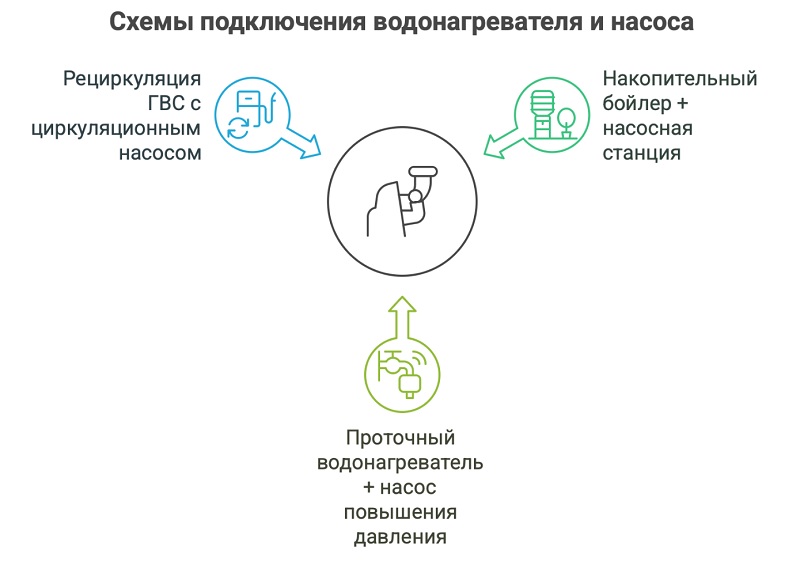

Три рабочие схемы подключения с пояснениями
Схема выбирается от источника воды и сценария пользования. Для автономного водоснабжения — станция + накопительный бойлер; для городской сети — проточник + насос повышения давления; для мгновенной подачи горячей воды в большом доме — рециркуляция с циркуляционным насосом.
Накопительный бойлер + насосная станция (скважина/колодец). Насосная станция подаёт воду из источника, гидроаккумулятор сглаживает циклы пуска, бойлер нагревает и хранит запас. В узел обвязки типично входят фильтр грубой очистки, обратный клапан, запорная арматура, группа безопасности водонагревателя, дренаж для обслуживания. Такая схема закрывает бытовые потребности при умеренной одновременной нагрузке и допускает ночные циклы нагрева под тариф.
Проточный водонагреватель + насос повышения давления (городская квартира). Насос стабилизирует напор, датчик потока проточника корректно «видит» запуск, электроника держит температуру. Здесь критичны: минимальный рабочий расход для включения и соответствие электропроводки мощности прибора. При грамотной уставке насос не «перекачивает» и не создаёт лишний шум в стояке, а проточник не уходит в перегрев на малом расходе.
Рециркуляция ГВС с циркуляционным насосом (контур «бойлер — магистраль — обратка»). Циркуляционный насос гонит воду по «кольцу», поддерживая температуру; на линии обратки ставят обратные клапаны и термостатический байпас, предусматривают таймер/терморегулятор, чтобы не гонять контур круглосуточно. Такая организация уместна в домах с протяжёнными разводками и несколькими санузлами, где ценится мгновенная подача горячей воды.
В каждой из трёх схем насос играет роль «двигателя» системы, а водонагреватель — «теплового источника».

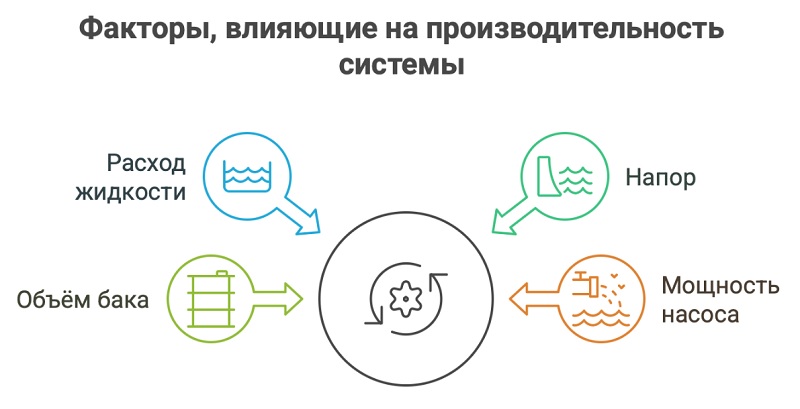

Как рассчитать: расход, напор, объём бака и мощность
Коротко: считаем одновременный расход, прибавляем требуемый напор, под это выбираем насос; затем определяем объём или мощность нагревателя под сценарий пользования. Такой порядок снижает риск «узких мест» на пике потребления.
Практика расчёта расхода сводится к учёту одновременности. Для квартиры с одним санузлом комфортный расход душа часто принимают порядка 6–10+ л/мин, раковины — 3–4 л/мин. Если душ и раковина работают одновременно, суммарный расход составит около 10–12 л/мин; насос должен обеспечивать этот поток при заданном напоре. Напор считают из высоты подъёма (примерно 0,03 МПа на этаж), потерь в трубопроводе и требуемого давления на входе приборов. Для дома на два этажа и удалённого узла потребления резерв по напору закладывают больше, чем для квартиры на первом этаже.
Выбор объёма накопительного водонагревателя зависит от режима: «душ подряд для двух человек» потребует около 60–80 л при температуре в баке 55–60 °C и разбавлении на смесителе; «семья с ванной» может ориентироваться на 100 л и выше. Проточному прибору важнее мощность: при ∆T около 25 °C и расходе 6 л/мин требуется ориентировочная электрическая мощность порядка 10–12 кВт, а при меньшем расходе — меньше.
В частном доме рециркуляция устраняет «слив холодной воды в ожидании горячей», но увеличивает теплопотери на магистрали. Включение циркуляции по таймеру или термостату — практичный компромисс: утром и вечером контур активен, днём и ночью — в паузе. Важно заранее продумать точки водоразбора и длины трасс: это влияет и на расчёт насоса, и на выбор бака/мощности.
Подбор и первичная настройка
Начинать удобно с фильтров — тип нагревателя (накопительный/проточный), объём бака, мощность и способ установки; для насосов — назначение (повышение давления, циркуляция, станция), производительность и напор.
Далее — проверяем, соответствует ли насос целевому сценарию. Для квартиры чаще ищут насос для воды, который стабилизирует давление для душа и бытовых приборов, а для частного дома со скважиной рассматривают станции с гидроаккумулятором и автоматикой. В обоих случаях полезны фильтры по производительности (л/мин) и напору (м), а также указание на тип управления.
Перед пуском стоит пройти лаконичный чек-лист.
- Проверяем стрелки на корпусах и расположение обратных клапанов.
- Настраиваем уставки реле давления/таймер рециркуляции под сценарий пользования.
- Выставляем температурный режим водонагревателя, учитывая риск накипи на высоких значениях.
- Через сутки эксплуатации промываем фильтр грубой очистки.
- Слушаем шум: при вибрациях корректируем крепления и опоры.
Этот порядок помогает спокойно выйти на штатный режим без скачков температуры и давления в утренние и вечерние часы.
Заключение
Совместная работа насоса и водонагревателя строится на простом принципе: насос обеспечивает стабильный поток и напор, а нагреватель — нужную температуру и запас или мгновенную подачу. Схема выбирается от источника воды и плановой одновременности точек разбора: станция с накопительным баком для автономного водоснабжения, проточник с повышающим насосом для городской сети, рециркуляция с циркуляционным насосом для длинных магистралей. Для аккуратного подбора достаточно пройти фильтры по назначению, производительности/напору и объёму/мощности, затем проверить каталог и выполнить базовую настройку по чек-листу — этого хватает, чтобы получить предсказуемый результат без скачков температуры.
